Ferramentas e Métodos de Amostragem

Quando pensamos em análise de óleo, ela realmente começa com as ferramentas e modificações necessárias para obter uma amostra de óleo precisa. A chave para a amostragem precisa de óleo é minimizar a interferência nos dados, evitando a contaminação do equipamento de amostragem. Quando contaminantes externos são introduzidos de alguma forma, a análise resultará em relatórios inconsistentes. A análise de óleo, em sua essência, rastreia e prevê modos de falha por meio da tendência dos dados ao longo do tempo. Vamos explorar o equipamento que precisa ser instalado para garantir uma amostragem livre de contaminantes e os métodos de amostragem de óleo que cada uma dessas ferramentas exige.

Válvulas de Amostragem Minimess

Muitas vezes chamada de sonda de amostragem, a válvula Minimess é uma das modificações mais comuns e consistentemente precisas para amostragem de óleo. Essas válvulas devem ser instaladas em uma conexão de cotovelo para linhas de alta viscosidade. As válvulas Minimess também podem ser usadas em sistemas de baixa pressão; no entanto, sistemas de baixa pressão requerem um assento de válvula macio para evitar vazamentos.

Válvulas de Amostragem Minimess Portáteis

As válvulas Minimess portáteis podem ser instaladas na extremidade fêmea de um acoplamento rápido padrão; a extremidade macho é permanentemente fixada à linha de pressão na localização adequada para amostragem. Elas podem ser utilizadas tanto em sistemas de baixa pressão quanto em sistemas de alta pressão.

Bomba de Vácuo

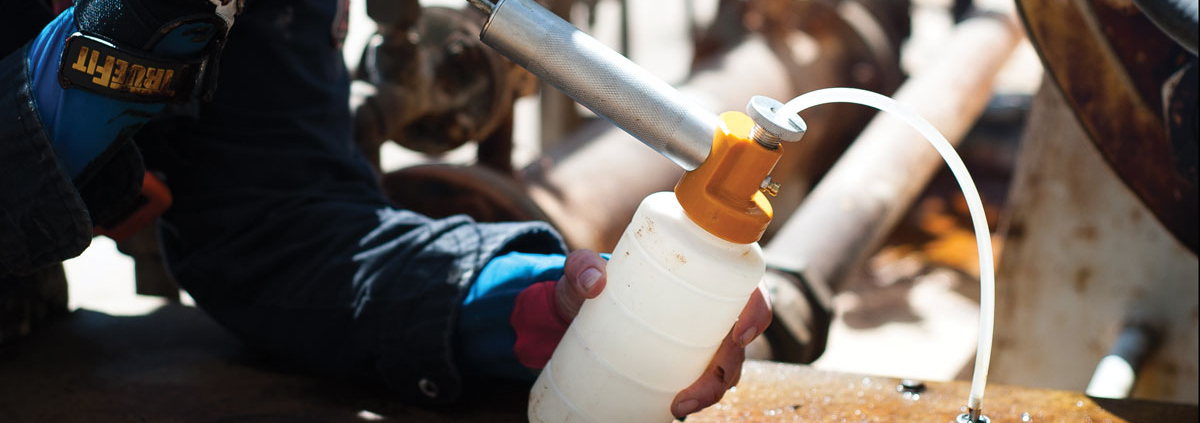

Uma bomba de vácuo é uma ferramenta usada para extrair amostras de óleo de um sistema que não possui uma válvula de amostragem e é uma ferramenta essencial que todo programa de análise de óleo deve ter em seu arsenal. Uma bomba de vácuo, como o nome sugere, cria um vácuo para aspirar uma amostra representativa de óleo do local apropriado. Esta bomba é acompanhada por uma mangueira flexível que leva da garrafa de amostragem até a “porca estriada” e desce até o reservatório. A bomba de vácuo pode ser usada em conjunto com válvulas minimess para extrair amostras de sistemas de baixa pressão.

Válvulas de Esfera

As válvulas esféricas são uma opção viável para amostragem; no entanto, é uma opção que requer muita diligência por parte do técnico que coleta a amostra. É difícil obter uma amostra livre de contaminantes de uma válvula esférica e realmente depende da localização da válvula esférica; se ela estiver conectada na parte inferior do tanque, então todas as amostras serão consistentes com o que é encontrado no fundo de quase todos os tanques: resíduos.

A ideia é coletar uma amostra em uma zona turbulenta ou do centro do reservatório. Se a amostra for retirada do fundo do tanque, estará cheia de detritos e partículas que se acumulam no fundo desse tanque. No entanto, se for coletada em uma zona turbulenta, será uma representação melhor das partículas não assentadas e dos detritos de desgaste encontrados no sistema.

O que é uma zona turbulenta? Uma zona turbulenta é onde o lubrificante não flui em linha reta. É por isso que instalamos válvulas minimess em uma curva da tubulação. Algumas instalações instalam pontos de amostragem após cada componente lubrificado na tubulação de retorno. Em seguida, eles usarão a amostragem de óleo como a primeira linha de defesa na análise de falhas ou na análise da causa raiz. Pense nisso como uma grade de pontos de amostragem em todo o sistema de circulação que fornece dados representativos em cada ponto. Isso ajudará os técnicos a identificar de onde exatamente a falha está se originando.

Como mencionado, a chave para qualquer programa bem-sucedido de análise de óleo é a amostragem livre de contaminantes. O método do saco é o que nos permite alcançar isso. Em resumo, o método do saco funciona usando uma bomba de vácuo:

Primeiro, você purga algumas bombas de óleo do sistema, utilizando uma garrafa de purga ou lavagem; isso garante que não haja contaminantes na válvula de amostragem ou no equipamento de amostragem.
Em seguida, você coloca a garrafa de amostragem real em um saco selável. Uma vez no saco e devidamente etiquetado, você retira a tampa enquanto a garrafa está dentro do saco. Em seguida, rosqueie a garrafa na bomba de vácuo através do saco e perfure o saco com o tubo de amostragem.
Por fim, acione a bomba de vácuo e encha a garrafa de amostragem no máximo até três quartos (¾) cheia. Desrosqueie a garrafa sem nunca retirá-la do saco e coloque a tampa de volta.
Idealmente, você colocaria a garrafa de amostragem no saco antes de entrar na planta para ajudar a evitar que contaminantes do ar encontrem o caminho para o saco. Também é mais fácil usar sacos maiores, como tamanho de galão, para ajudar nesse processo: o espaço extra permite melhor manuseio da tampa. Recomendo vivamente a utilização deste procedimento conforme o programa de análise de suas instalações.
